Delphi MT20U/MT38
Цей модуль призначений для читання і запису FLASH пам'яті ЭБУ Delphi MT20U/MT38 через діагностичний роз'єм OBDII. Робота з цим типом ЭБУ здійснюється через K - Line адаптер, або J2534 пристрій.
Для ЭБУ MT20U можливі наступні команди:
Рахувати FLASH
Записати FLASH
Скидання адаптацій
Паспорт ЭБУ
Правильний розмір прошивок FLASH пам'яті для ЭБУ MT20U - 128 Кб (131072 байт).
Для ЭБУ MT38 можливі наступні команди:
Рахувати FLASH
Записати FLASH
Паспорт ЭБУ
Правильний розмір прошивок FLASH пам'яті для ЭБУ MT38 - 1984 Кб (2031616 байт).
Увага! У цій версії програми реалізована робота з ЭБУ MT38 по К-Линии (машини до 2007 року). Свіжіші машини з ЭБУ MT38 працюють по CAN шині, підтримка якої для цього типу ЭБУ буде реалізована в найближчих версіях програми.
Налаштування для роботи з даними ЭБУ здійснюються через вікно налаштувань, яке викликається нажатем правої кнопки миші на типі ЭБУ.
Після перепрошивки ЭБУ завжди рекомендується виконувати команду "Скидання адаптацій".
Відновлення ЭБУ MT38
При незавершенні операції читання прошивки ЭБУ МТ38 знаходитиметься у бут режимі. Для виводу з нього і успішного запуску машини необхідно знеструмити ЭБУ, зняттям клеми на 10-15 сек.
При записі некоректної прошивки в ЭБУ МТ38 можлива ситуація, коли ЭБУ не зможе самостійно запуститися. В результаті цього машина не заведеться, на команди завантажувача ЭБУ відповідати не буде. Для відновлення ЭБУ у такому разі необхідно його перевести у бут режим. Для цього, до подання живлення на ЭБУ, необхідно замкнути контакт на платі, обведений кругом, на масу. Після подання живлення можна розімкнути це замикання на масу. Після цього можна зробити запис коректної прошивки за допомогою завантажувача.
Можливий також варіант перекладу ЭБУ MT38 у бут режим без розбору ЭБУ. Для цього, окрім стандартного підключення до ЭБУ (див. нижче), необхідно виконати додаткові підключення:
1. На пины A - 13, A - 18, A - 21 - подати 12В
2. Пін A - 27 соеденить з пином A - 45
Для ЭБУ MT38 можливе відключення иммо. Для виконання цієї операції необхідно зв'язатися з нами.
Відключення иммо здійснюється шляхом модифікування прошивки ЭБУ.
Підключення до ЭБУ MT20U :
21 - маса ЭБУ
17,18 - живлення 12В (АКБ), що не відключається
1 - живлення 12В (замок запалення), що відключається
11 - К-Линия

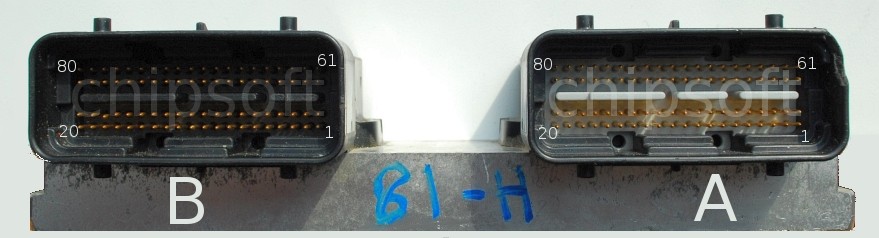

Підключення до ЭБУ MT38 :
B - 39 - маса ЭБУ
A -40 - 12В, живлення головного реле
B -76 - 12В, живлення
, що не відключається, 2
A - 41 - CAN Hi
A - 42 - CAN Lo
B - 12 - Включення запалення
A - 27 - Клінія
A - 43 - управління головним реле
